О проекте за минуту

#product_design  #industrial_design  #package_design  #graphic_design
Задача
Задизайнить продукт – специализированное оборудование для отладки в лабораторных условиях бортовых сетей, работающих по стандарту SpaceWire и предназначенных для использования внутри космических аппаратов.
Мост Ethernet-SpaceWire позволяет подключить компьютер через Ethernet к бортовой сети SpaceWire космического аппарата для ее настройки и отладки.
#industrial_design
Панели устройства. На переднюю панель вынесена индикация подачи питания, работы канала Ethernet и двух каналов SpaceWire. Индикация остается видимой практически под любым углом подключения кабелей SapceWire (кабели могут часто переключаться во время работы). На задней панели под гнездом питания указаны требуемые характеристики.
#package_design
Упаковка выдержана в едином стиле со всеми материалами (руководство пользователя, флеш накопитель, инструкция по установке моста на DIN-рейку, datasheet). В верхней части изображены мост, заводской номер и краткое описание. Спереди и сзади показаны передняя и задняя панели моста соответственно.
Подробнее об упаковке комплекта показано в видео выше.
#graphical_design
Инстуркция по установке моста на DIN-рейку подробно показывает, как за пару минут прикрепить мост на DIN-рейку.
Подобное оборудование часто устанавливается на DIN-рейку. Для этого в комплекте поставки предусмотрен специальный переходник с предустановленными болтами крепления.

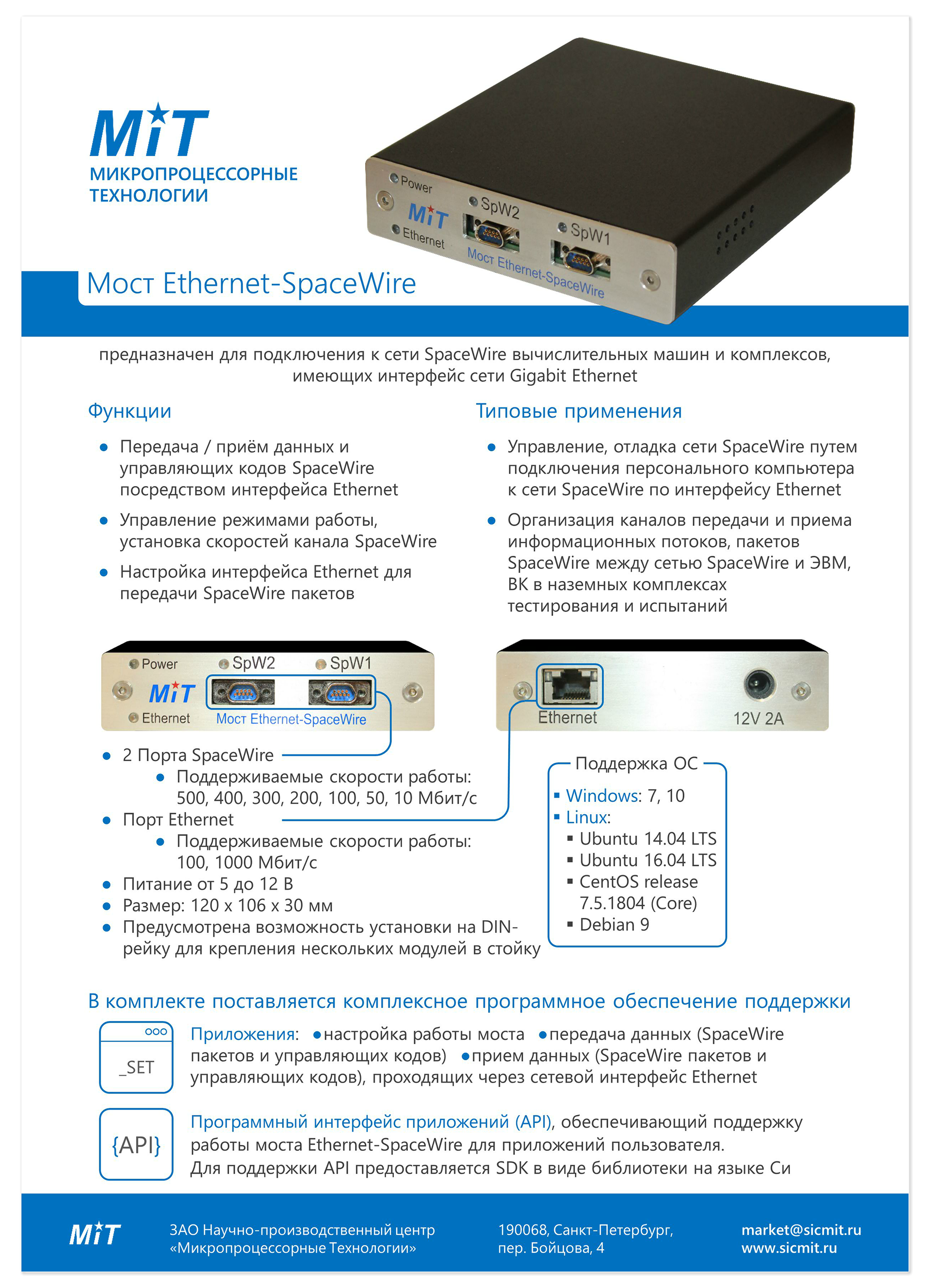

Технические сведения (datasheet) знакомят читателя с предназначением, основными характеристиками и комплектом поставки устройства.
Этикетка с технической информацией легко считывается при перевороте устройства, содержит информацию об уникальном заводском номере и модели моста.
Версия прошивки может меняться, поэтому для удобства вынесена в отдельный блок этикетки, который заменяется при обновлении прошивки.
