Стенды для работ по параллельному программированию

Стенды для работ по параллельному программированию

О проекте за минуту

#product_design  #industrial_design  #graphic_design
Задача
Задизайнить четыре стенда для лабораторных работ по параллельному программированию.
Встраиваемый параллельный вычислительный комплекс представляет из себя сеть из четырех вычислительных узлов (одноплатных компьютеров Raspberry Pi 3 Model B), объединенных Wi-Fi роутером, который позволяет работать со стендом удаленно и управлять 16-ядерным вычислительным кластером. Также предусмотрен пятидюймовый сенсорный монитор для подключения к одному из четырех вычислителей и адаптер питания для питания вычислителей и монитора.
Процесс
Подключаем все элементы друг к другу, подбираем размер стенда и расположение элементов на нем. Для ускорения процесса создания в качестве основы берем пробковую доску формата А2 с алюминиевым профилем.
Разработана концепция стенда.
Впоследствии отказались от подсветки элементов и опор для установки на стол: стенды висят на стене. Количество розеток питания сведено до двух. В первом приближении продуманы крепления для блока питания и скобы для проводов. Корпуса вычислителей, дисплей и роутер будут крепиться болтами.


Проверяю крепления скобами проводов с обеих сторон стенда.
Передняя сторона стенда
Передняя сторона стенда
Задняя сторона стенда
Задняя сторона стенда

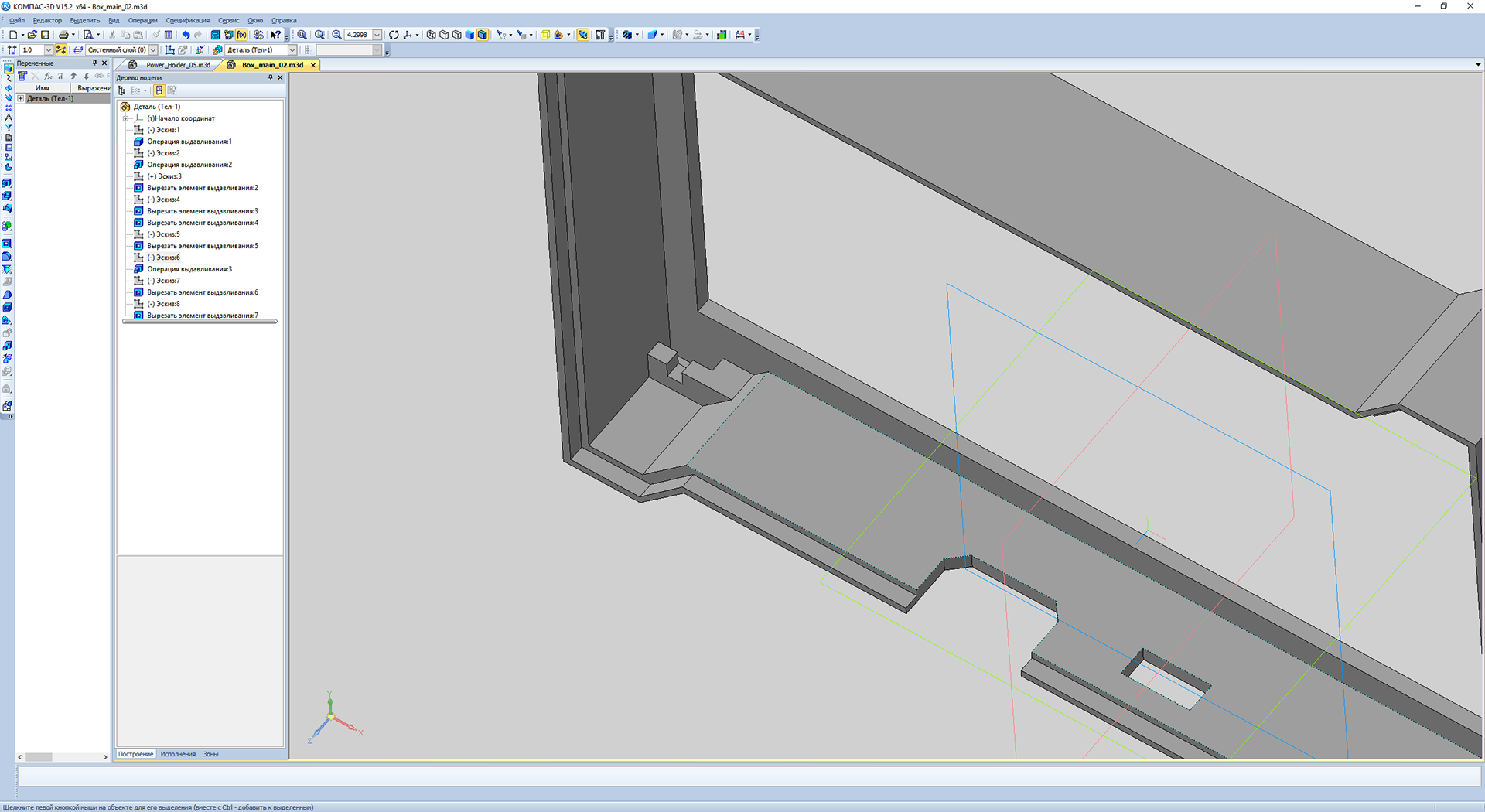

Проектирую крепление для блока питания для печати на 3Д-принтере.
Проектирую корпус для монитора.
Пришлось удалять часть разъема монитора, чтобы уменьшить высоту корпуса до приемлемой, и настроить формат отображения, соответствующего положению монитора на стенде.
Крепления всех элементов проверены на стенде, перехожу к дизайну задника.
Лабораторный стенд будет использоваться для обучения студентов на кафедре аэрокосмических компьютерных и программных систем. Необходимо подчеркнуть эту тематику на стенде.
Отправился за вдохновением и поиском настоящих космических видов в фотогалерею снимков с МКС на сайте Роскосмоса
Возникает идея: зритель обнаруживает себя работающим с распределенным кластером в кабине-куполе (это часть МКС или отдельный аппарат), за которым видны различные части МКС.

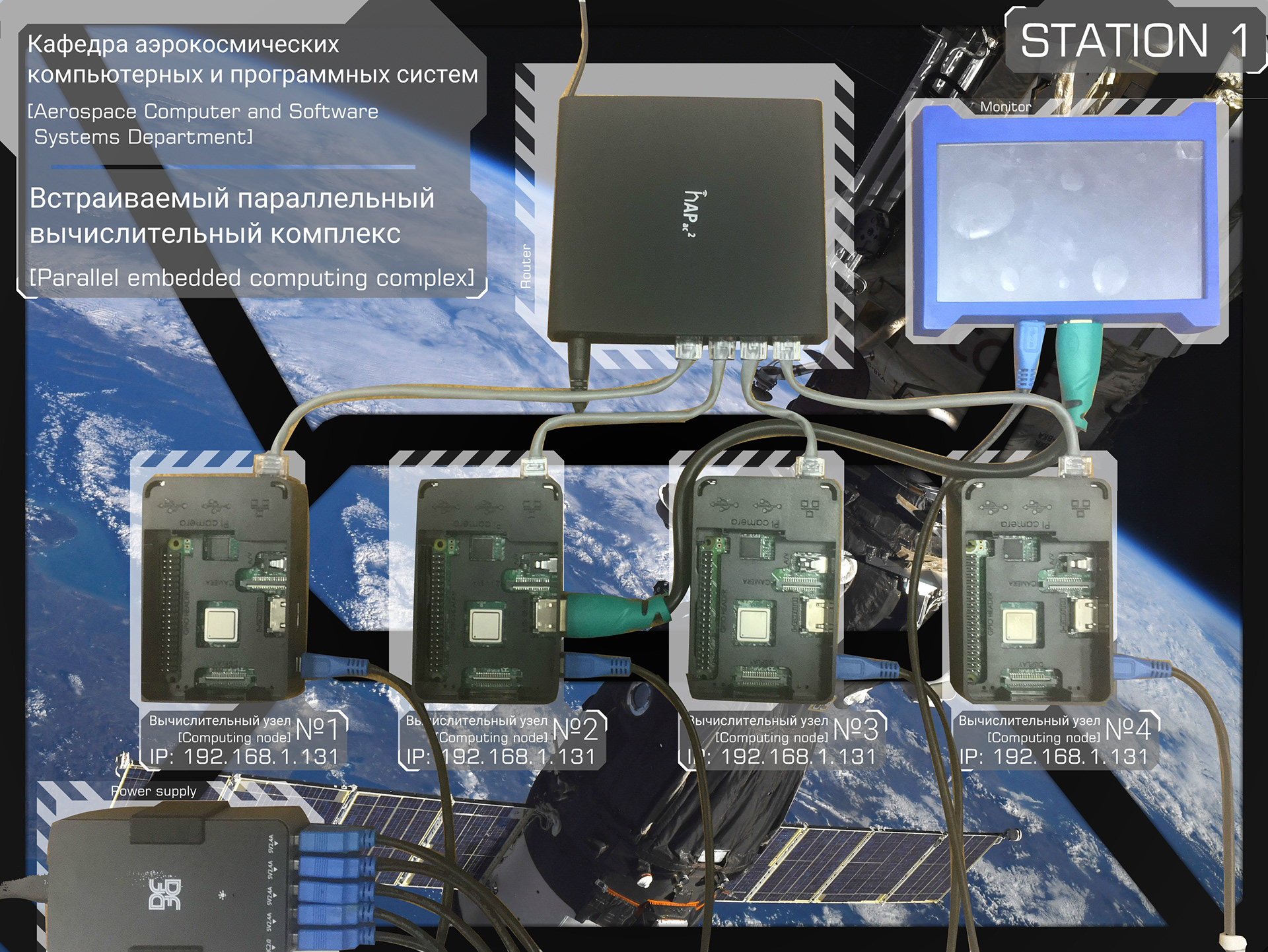

Вокруг элементов добавляются необходимые описания, многие надписи дублируются на русском и английском языках, т.к. со стендом могут работать иностранные студенты.
Вдохновение для графического оформления черпается из космической техники, игровой индустрии и фильмов, связанных с космосом. Элементы похожи на дополненную реальность: парят вокруг основных частей стенда.
Сравниваем версию с кабиной и без. Отказываемся от кабины: слишком фрагментированная картинка получается, кабина добавляет лишний шум.

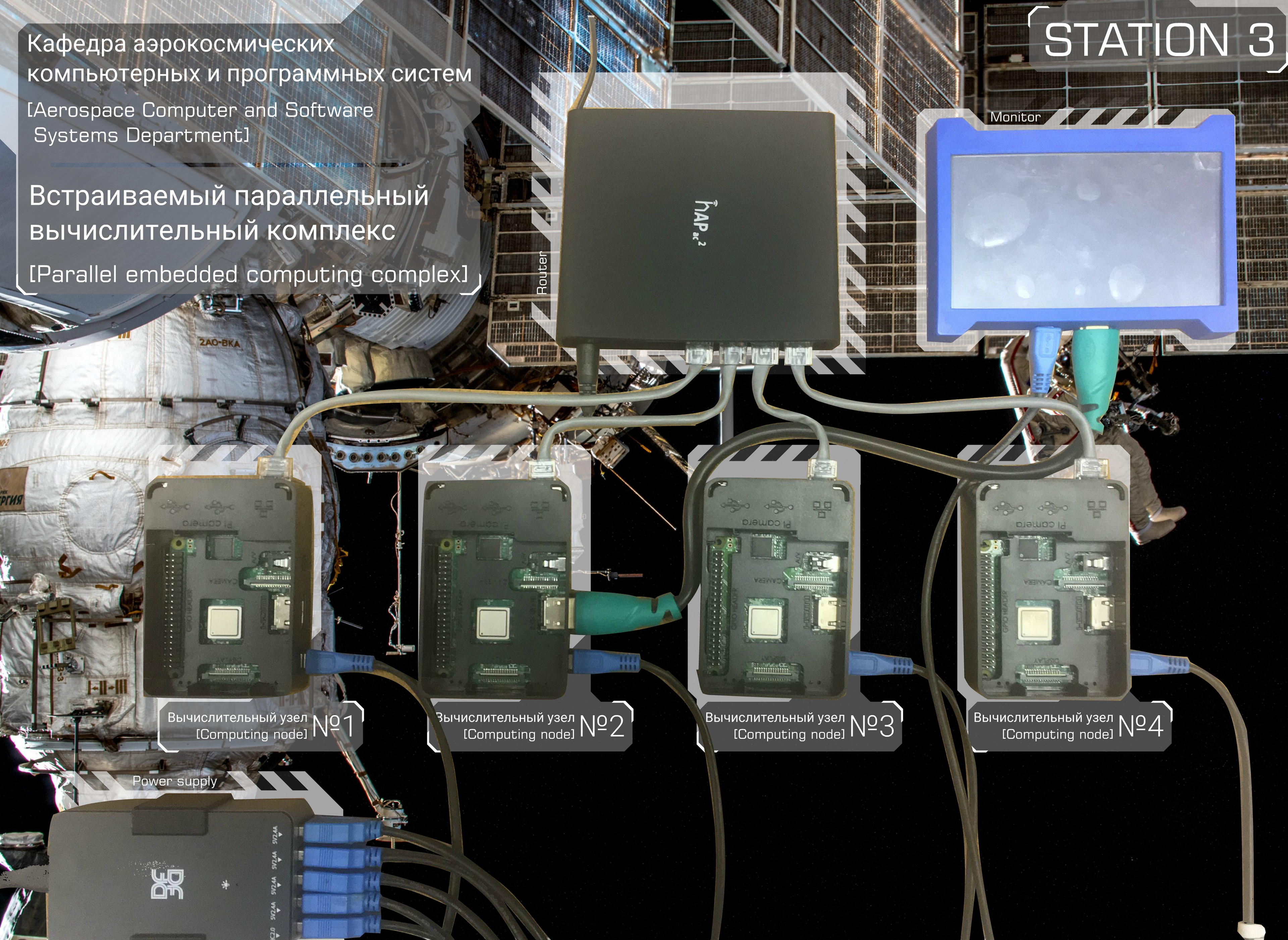

Отдаю на печать в типографию, подготавливаю основы для стендов (отверстия, крашу внутренний периметр черным), прикрепляю все элементы к стенду, подключаю. Готово.
